【水土保持系列-排水器】
排水器 碎石排水器 瓶式排水器 T型排水器
片狀排水器 預置式排水器 半面集水器
排水器
排水器的功能是使用於牆後導水,它先以不織布過濾土壤顆粒,使土壤中水分流經聚乙烯網組成
之氣隙層,再由排水器將水分排出。
商品特性
1.低價位、高效能、易安裝,可大量使用於各項土木工程中。
2.材質輕盈,運用多層塑膠PE萬能網,可迅速過濾淤積的泥沙與碎石,讓多餘水分順利排出。
材質介紹
  • 過濾層
    (1) 不織布濾層:一般土壤適用
    (2) 聚乙烯網濾層:黏土層適用
  • 氣隙層(PE網):網層數6層
  • 止水膠布:0.3mm以上
施工步驟
  1. 擋土牆: 將排水器之管體(溢水管)直接插入擋土牆預留之P.V.C.溢水管。
         再以鋼釘將袋體固定於牆面即可回填土石方。
  2. 駁 崁:將排水器插入P.V.C.管內然後按間隔排置即可。
  3. 噴 漿:邊坡噴漿時,將溢水袋牢釘於坡面(排水器向外並封管口),
        即可繼續進行噴漿之各項施工。
注意事項
排水器之設置須傾斜於水平下5以上,不可阻塞管口。
排水器設置示意圖
規格樣式
品名 料號 規格
2"排水器 TM22020 W 20 x L 20 cm
3"排水器 TM32020 W 20 x L 20 cm
TM33030 W 30 x L 30 cm
4"排水器 TM42020 W 20 x L 20 cm
TM43030 W 30 x L 30 cm
環境用途
碎石排水器
瓶式排水器
排水器是以聚乙烯萬能網管為主體蜂巢立體多孔形狀,
透水性佳且不易堵塞前端, 接頭可配合檔土牆上預留PVC管套合,
後端為多孔管蓋, 三者結合為一體成為適用各類檔土牆洩水孔之排水利器。

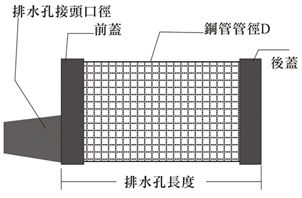

商品結構圖
瓶式排水器規格表
項目 D(英寸) d(英寸) L(cm) 備註
管徑 4" 接PVC管接頭有 2"、 3" 4 2、3 15
管徑 3" 接PVC管接頭有 2" 3 2 10
T 型排水器
T型排水器,是以PP材質為主題,射出一體成形,外包ICI熱融不織布,其透水面積達80%以上
之結構物背面排水,適合各類擋土牆、護岸、排水溝等等之設計。
規格樣式

產品規格:

管徑:2”
管徑:3”
管徑:4”
片狀排水器
規格樣式

產品規格:

管徑:2”
管徑:3”

特點

1.斜背方形外觀,內藏式多層氣隙網片,增加兩側板透水孔。
2.斜背15度設計,符合RC擋土牆洩水孔排水坡度順暢排水。
3.片狀式附加穿釘耳孔,利於平貼壁面及方便裝置。
4.多層氣隙網內裝不使用透水濾布防止泥漿堵塞。


預置式排水器
預置式排水器為一專業改良型排水器,可牢固在擋土牆內, 以改善一般傳統式排水器,因回填土壓實而產生鬆動或脫落 或移位之缺陷,達到擋土牆充分排水之功能。

優點

1.可輕易固定PVC管。
2.因排水器隱藏於擋土牆混凝土面內,可防止怪手操作 打落,及回填土敲落或土壤因他夯實而移位
3.監工容易不必擔心偷工減料。


半面集水器
規格樣式

產品規格:

管徑:2”
管徑:3”
